能源和環保是人類生存和發展的兩大主題，是全球關注的問題。建筑節能是貫徹可持續發展戰略的重要組成部分，而建筑能耗以供熱采暖和空調能耗為主，降低供暖空調系統的能耗、節約能源和減少冬季采暖所造成的大氣污染是建筑節能的重點。水/地源熱泵系統通過吸收大地的能量，包括土壤、井水、湖泊等天然能源，冬季從大地吸收熱量，夏季向大地釋放熱量，再由熱泵機組向建筑物供冷供熱，該系統和常規的供熱空調系統相比大約節能50％，是一種利用可再生能源的高效節能、無污染的新型空調系統，可廣泛應用于商業樓宇、公共建筑、住宅公寓、學校和醫院等建筑物。

水/地源熱泵系統根據源側分為以下三類：

? 水環式系統是使用共用管路中循環流動的水作為冷（熱）源的系統。在此類系統中，通常采用冷卻塔作為系統的冷源而將鍋爐（包括燃?xì)狻⑷加突螂婂仩t）作為熱源。

? 地下水式系統是使用從水井、湖泊或河流中抽取得水作為冷（熱）源的系統。此系統根據水源的不同又可分為地下水系統（水井）和地表水系統（湖泊、河流甚至海洋等）。地下水系統通常采用開式環路，而地表水系統出于水源品質的考慮可分別采用開式或閉式環路。

? 地下環路式系統是使用地下盤管中循環流動的水作為冷（熱）源的系統。根據地下盤管的埋管方式，系統可分為水平式和豎直式兩種。

環保效益顯著

地源熱泵是利用了地表水、地下水或土壤作為冷熱源，進行能量轉換的供暖空調系統。供熱時省去了燃煤、燃?xì)?、燃油等鍋爐房系統，沒有燃燒 過程，避免了排煙污染；供冷時省去了冷卻水塔，避免了冷卻塔的噪音及霉菌污染。不產生任何廢渣、廢水、廢氣和煙塵，使環境更優美。南通市新城住宅小區采用 污水源熱泵系統，選用了3臺CVHG離心式冷水機組，利用城市污水處理廠提供的二級排放水向小區集中提供空調冷/熱水和生活熱水。

高效節能

水源熱泵機組可利用的水體溫度冬季通常為12-22°C，水體溫度比環境空氣溫度高，所以熱泵循環的蒸發溫度提高，能效比也提高。而夏 季水體溫度通常為18-35°C，水體溫度比環境空氣溫度低，所以制冷的冷凝溫度降低，使得冷卻效果好于風冷式和冷卻塔式，機組效率提高。在過渡季節，空 調系統中各機組同時供冷和供暖的情況下，節能效果更加明顯。作為綜合性商用樓宇的北京市大康國際鞋城選用地下水式系統， 共選用3臺CVHG離心式冷水機組。

運行穩定可靠

水體的溫度一年四季相對穩定，其波動的范圍遠遠小于空氣的變動，是很好的熱泵熱源和空調冷源。水體溫度較恒定的特性，使得熱泵機組運行更可靠、穩定，也保證了系統的高效性和經濟性。此外，不存在空氣源熱泵的冬季除霜等難點問題。

一機多用，應用范圍廣

如選用分散式系統，即可兩管制系統實現四管制系統功能，可同時滿足各區域單獨制冷/制熱需求。如上海市新金山國際幼稚園的地源熱泵系統，在六幢教學樓、一幢行政樓和一幢藝術樓中共選用了239臺GESA機組，各空調區域可獨立控制對應的空調機組以滿足不同的使用需求。

維護工作少，使用壽命長

水源熱泵機組由于工況穩定，所以可以設計簡單的系統，部件較少，機組運行簡單可靠，維護費用低；在分散式系統中即使單個機組發生故障，也不影響整個系統的正常運行；自動控制程度高，使用壽命長可達到15年以上。

節省機房空間，建筑外部美觀

系統如采用中小冷量的水源熱泵機組，可節省冷凍機房空間，提供建筑空間的利用率；系統無室外機組，能保持建筑物的外觀整潔。

單獨控制和計費

選用分散式系統，各空調區域可根據實際需要實現制冷或制熱，滿足獨立控制的要求；單戶單表，每個用戶可將自身的電表系統和空調系統連 接，單獨計費。大樓管理人員、物業部門、業主再也無須為空調費用的結算發愁，真正實現公正、公平。作為中國單體建筑面積最大室內紡織品專業市場項目的廣州 國際輕紡城，共選用近5000臺不同類型的水源熱泵機組，每一商鋪都對應一套獨立的空調設備，便于物業管理。

可利用的水源條件限制

水源熱泵理論上可以利用一切的水資源，其實在實際工程中，不同的水資源利用的成本差異是相當大的。所以在不同的地區是否有合適的水源成 為水源熱泵應用的一個關鍵。目前的水源熱泵利用方式中，閉式系統一般成本較高。而開式系統，能否尋找到合適的水源就成為使用水源熱泵的限制條件。對開式系 統，水源要求必須滿足一定的溫度、水量和清潔度。

水層的地理結構的限制

對于從地下抽水回灌的使用，必須考慮到使用地的地質的結構，確?？梢栽诮?jīng)濟條件下打井找到合適的水源，同時還應當考慮當?shù)氐牡刭|(zhì)和土壤的條件，保證使用后水的回灌可以實現。

投資的經濟性

由于受到不同地區、不同用戶及國家能源政策、燃料價格的影響，水源的基本條件的不同；一次性投資及運行費用會隨著應用場所的不同而有所 不同。雖然總體來說，水源熱泵的運行效率較高、費用較低。但與傳統的空調制冷取暖方式相比，在不同地區不同需求的條件下，水源熱泵投資經濟性會有所不同。

水源熱泵機組按照結構型式主要分為整體式水風機組、分體式水風機組和水水熱泵機組三大類別。水源熱泵系統可根據各區域的使用功能選擇不同形式的機組。

整體式水風機組：適用于對室內層高、噪音要求不高的區域，機組安裝簡單，只需水管、風管、電源線和控制線的連接；

分體式水風機組：適用于對室內層高、噪音要求高的區域，除了連接水管、風管、電源線和控制線之外，還需要進行室內機和室外機之間的冷媒管連接；

水水熱泵機組：適用于對室內層高、噪音要求高的區域，機組可配合風機盤管和/或空調箱使用。小型水水熱泵機組適合公寓和別墅類型的項目；而大型水水熱泵機組則可滿足大中型空調區域的使用需求。

按系統冷（熱）源類型和應用的不同，可分為水環式機組、地下水式機組和地下環路式機組。使用在共用管路循環流動的水為冷（熱）源的機組 為水環式機組；使用從水井、湖泊或河流中抽取的水為冷（熱）源的機組為地下水式機組；使用在地下盤管中循環流動的水為冷（熱）源的機組為地下環路式機組。

高效穩定
采用高效渦旋式壓縮機，能效比高；部分型號為雙壓縮機機組，可以實現逐級卸載，部分負荷效率更高；熱力膨脹閥精確控制制冷劑流量，運行更穩定，應用范圍更寬廣。
設計獨特
源側采用同心套管式換熱器或板式換熱器，熱交換效率高，并具有抗腐蝕能力可滿足地下水和地下環路系統應用的需要；負荷側采用板式換熱器，結構緊湊，換熱效率更高。
靜音設計
機組采用低噪音設計，全封閉壓縮機配以優質的吸音材料大大降低了機組的噪音。
維修方便
機組各側板均可方便拆卸無需拆卸機組頂部蓋板，也可完成維修工作，并利于多臺機組疊加安裝，節省占地面積。
控制先進
機組可以根據系統需要配置單機控制器或幾種控制器，并具有風機盤管（二通閥）連鎖功能。

系統優點

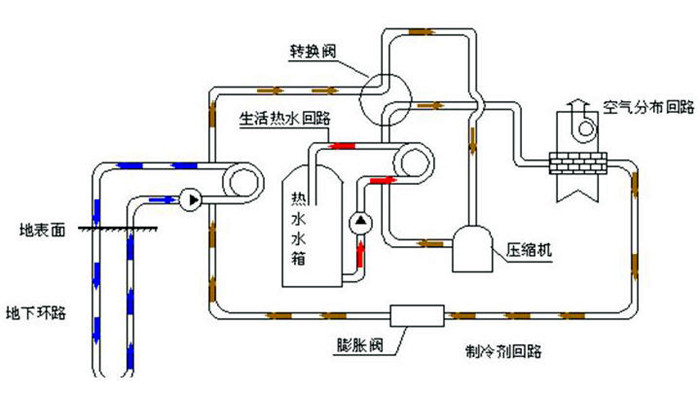

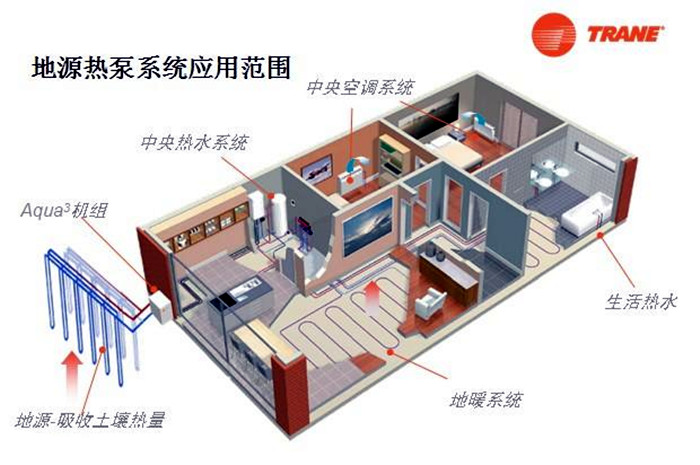

Aqua3 機組屬于真正的中央熱水器，同時具有燃?xì)鉄崴鞔蠊β屎碗姛崴鞔笕萘康奶攸c。

機組結構

外殼及內部結構采用強度鍍鋅鋼板，靜電噴涂，為防止機組表面結露，降低機組噪聲，機組面板貼附有橡塑保溫棉?？蚣芙Y(jié)構機組四周的側板和蓋板均可方便拆卸，方便檢修壓縮機及電氣控制部分。

壓縮機

機組采用高效渦旋壓縮機，隔振處理減輕采用橡膠減振進行外部隔振；同時，在優化制冷系統中，增加壓縮機排氣消聲器，來降低蒸汽壓縮制冷循環系統噪音。

熱交換器設計

空調使用側換熱器為不銹鋼板式換熱器，可以提供較大的換熱面積；水源側換熱器采用套管式換熱器，減少管路污垢和壓力損失；熱水側換熱器也采用套管換熱器，便于熱回收和直接制取熱水。

機組控制

先進的微電腦控制，空調主控器采用大屏幕液晶溫控器，藍色背光，方便操作，控制功能齊全；熱水溫控器為浴室大屏幕液晶控制器，可直接查看實際水溫。
