"地源熱泵"的概念，最早在1912 年由瑞士的專家提出，而這項技術的提出始于英、美兩國。北歐國家主要偏重于冬季采暖，而美國則注重冬夏聯供。由于美國的氣候條件與中國很相似，因此研究美國的地源熱泵應用情況，對我國地源熱泵的發展有著借鑒意義。地源熱泵已成功利用地下水、江河湖水、水庫水、海水、城市中水、工業尾水、坑道水等各類水資源以及土壤源作為地源熱泵的冷、熱源。地源熱泵供暖空調系統主要分三部分：室外地能換熱系統、地源熱泵機組和室內采暖空調末端系統。 其中地源熱泵機主要有兩種形式：水—水式或水—空氣式。三個系統之間靠水或空氣換熱介質進行熱量的傳遞，地源熱泵與地能之間換熱介質為水，與建筑物采暖空調末端換熱介質可以是水或空氣。

        （1）地源熱泵技術屬可再生能源利用技術。由于地源熱泵是利用了地球表面淺層地?zé)豳Y源（通常小于400米深）作為冷熱源，進行能量轉換的供暖空調系統。地表淺層地?zé)豳Y源可以稱之為地能，是指地表土壤、地下水或河流、湖泊中吸收太陽能、地?zé)崮芏N藏的低溫位熱能。地表淺層是一個巨大的太陽能集熱器，收集了47%的太陽能量，比人類每年利用能量的500倍還多。它不受地域、資源等限制，真正是量大面廣、無處不在。這種儲存于地表淺層近乎無限的可再生能源，使得地能也成為清潔的可再生能源一種形式。

（2）地源熱泵屬經濟有效的節能技術。其地源熱泵的COP值達到了4以上，也就是說消耗1KWh的能量，用戶可得到4KWh以上的熱量或冷量。

（3）地源熱泵環境效益顯著。其裝置的運行沒有任何污染，可以建造在居民區內，沒有燃燒，沒有排煙，也沒有廢棄物，不需要堆放燃料廢物的場地，且不用遠距離輸送熱量。

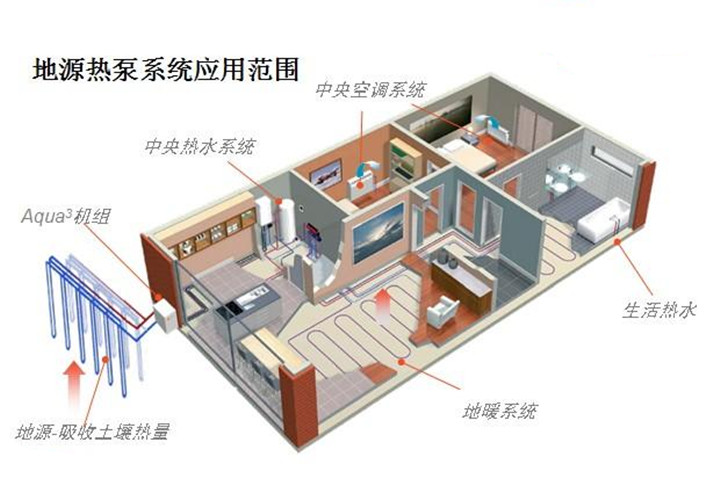

（4）地源熱泵一機多用，應用范圍廣。地源熱泵系統可供暖、空調，還可供生活熱水，一機多用，一套系統可以替換原來的鍋爐加空調的兩套裝置或系統；可應用于賓館、商場、辦公樓、學校等建筑，更適合于別墅住宅的采暖、空調。然而實現地源熱泵主機系統的這一機多用，則需要一整套系統解決方案，其有動力輸配系統-----節能空調機房，室內末端輸送設備采用地暖分集水器，水力平衡分配器，生活熱水采用多功能水箱。由此可體現出地源熱泵主機的一機多用也代表著暖通系統的整個運行體系。

（5）地源熱泵空調系統維護費用低。地源熱泵的機械運動部件非常少，所有的部件不是埋在地下便是安裝在室內，從而避免了室外的惡劣氣候，機組緊湊、節省空間；自動控制程度高，可無人值守。

由以上的特點可以看出，地源熱泵的技術以后可得到廣泛的應用。

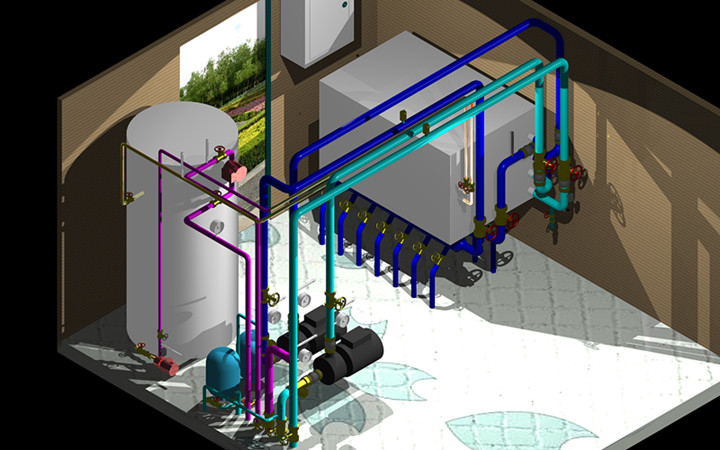

然而，地源熱泵要實現制冷制熱，則需要給它提供動力來輸送制冷制熱管道中的循環水，傳統機房可提供動力，但施工起來比較復雜，難度高，周期長，采購的材料種類多，需庫存，漏水隱患大等等問題，針對此，市場上開發了一款新型的動力輸配系統設備-----節能空調機房。此機房系統是將傳統機房中的所有部件進行集成模塊化，實行一體化安裝的模式。不僅在施工難度上大大降低了，而且無需庫存，漏水隱患大大降低了，還能與主機進行無限聯動等等，由此可以看出，節能空調機房實為一款為暖通行業提供一整套的解決方案.

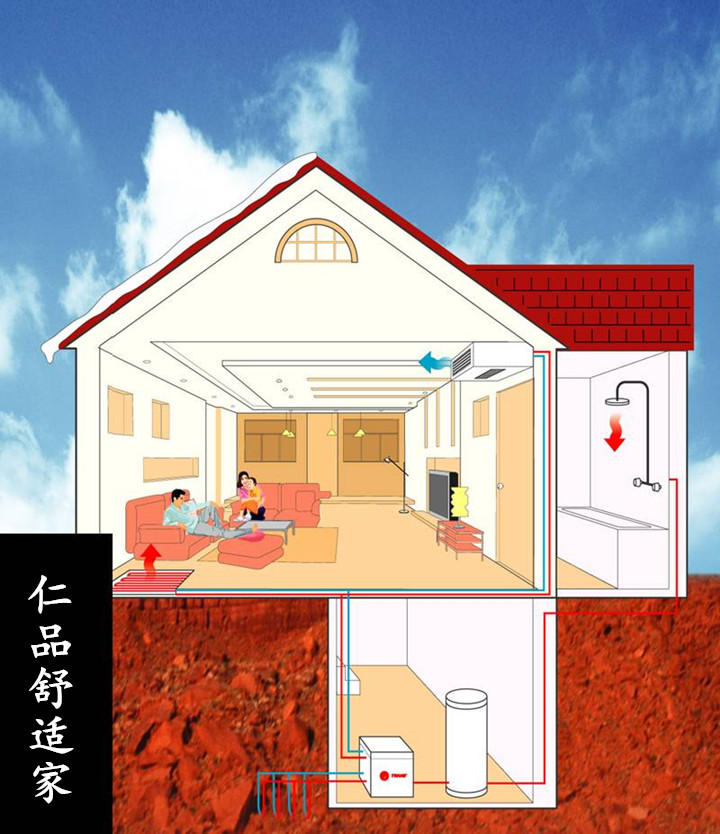

地源熱泵主機可將空調、地暖、生活熱水三合為一。也就是地源熱泵的一機多用，為暖通系統提供整套方案，由此可采用市場上出現的節能空調機房，水力平衡分配器，儲能熱水水箱，這幾款設備能有效的解決以上問題，首先節能空調機房與地源熱泵主機配套，為其提供輸送循環水的動力，而其室內末端使用水力平衡分配器，它能將末端的水力系統達到平衡，使其室內的每個房間同時達到平衡，而且它無中間環節點，大大減少漏水隱患。

生活熱水可以采用儲能熱水水箱實現全年全天候使用，而且?guī)峄厥盏牡卦礋岜弥鳈C或者通過節能空調機房給它提供熱源?？梢缘贸觯?jié)能空調機房，水力平衡分配器，儲能熱水水箱這一套設備為暖通空調和供熱采暖提供了完美的解決方案，與此同時它也實現了將地源熱泵主機系統，地暖、空調、生活熱水能實現一體化安裝。

地源熱泵主機與節能空調機房的完美配合給整個暖通系統的供熱采暖提供整套的解決方案!節能空調機房和地源熱泵配套使用，其節能空調機房可為整個空調系統提供動力，它的內部主要構造有兩個泵，一個為水源側的泵，一個用戶側的泵。其水源側的泵是給地源熱泵的地埋側輸送循環水，而用戶側的泵就是為室內末端設備輸送循環水，從而達到制冷制熱的目的。

在室內末端輸送時，采用水力平衡分配器大大減少漏水隱患，末端冷熱效果均衡。在地源熱泵使用的同時，還可以回收制冷工作過程放出的熱量，用來制取生活用水。在這一整套系統中，地源熱泵主機與節能空調機房、水力平衡分配器，多功能水箱有機地結合在一起，為暖通空調和供熱采暖提供一整套解決方案。

總而言之，節能空調機房、水力平衡分配器、多功能水箱與地源熱泵的結合為整個暖通系統增加亮點，同時在安裝上便捷了很多，施工時間、采購周期都大大縮短了，人工成本也將低了等等。由此可見節能空調機房與地源熱泵的配合是未來暖通行業必然的發展趨勢。

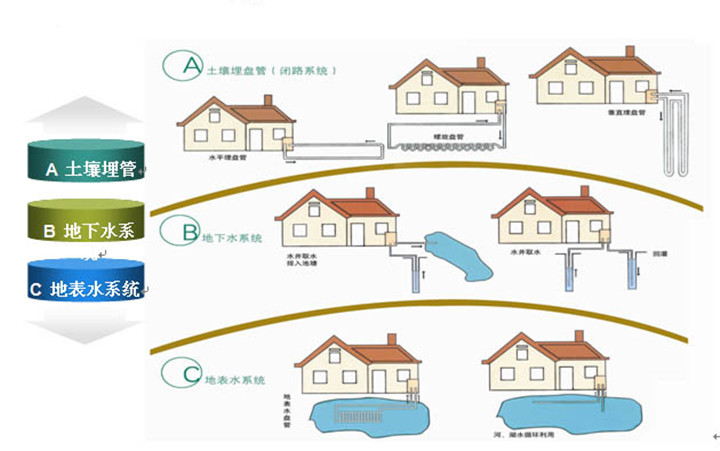

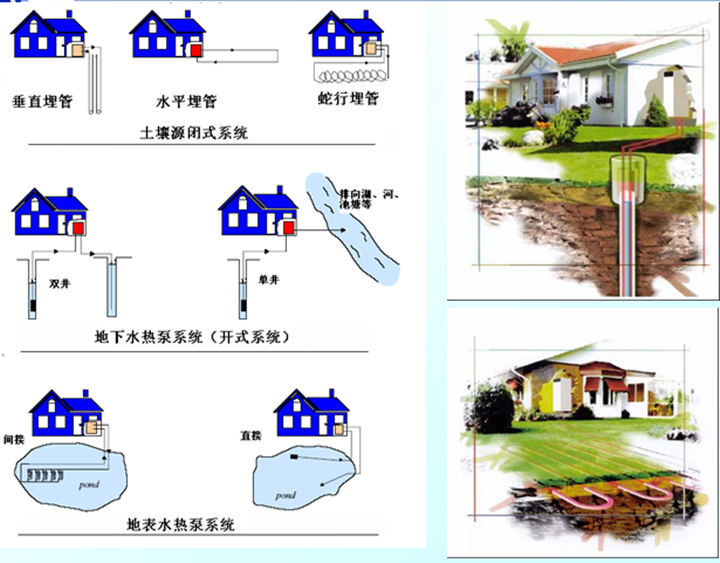

水源/地源熱泵有開式和閉式兩種。

開式系統：是直接利用水源進行熱量傳遞的熱泵系統。該系統需配備防砂堵，防結垢、水質凈化等裝置。

閉式系統：

是在深埋于地下的封閉塑料管內，注入防凍液，通過換熱器與水或土壤交換能量的封閉系統。閉式系統不受地下水位、水質等因素影響。

1、垂直埋管--深層土壤

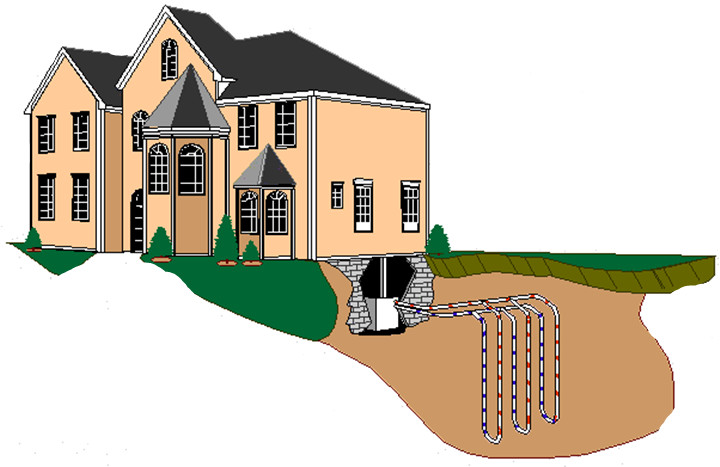

垂直埋管可獲取地下深層土壤的熱量。垂直埋管通常安裝在地下50-150米深處，一組或多組管與熱泵機組相連，封閉的塑料管內的防凍液將熱能傳送給熱泵，然后由熱泵轉化為建筑物所需的暖氣和熱水。垂直埋管是地源熱泵系統的主要方式，得到各個國家的政府部門大力支持。

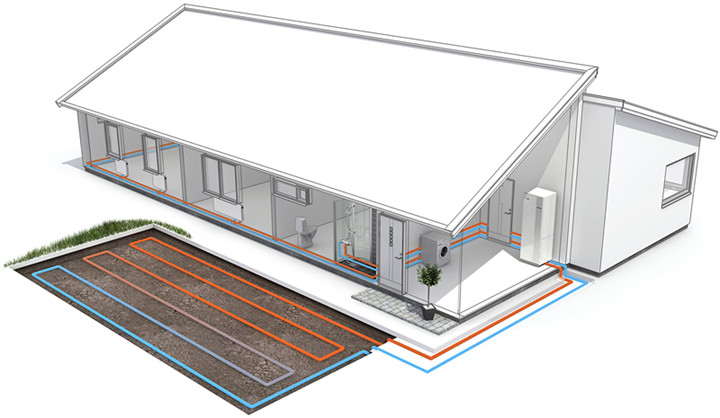

2、水平埋管--大地表層　在地下2米深處水平放置塑料管，塑料管內注滿防凍的液體，并與熱泵相連。水平埋管占地面積大，土方開挖量大，而且地下?lián)Q熱器受地表氣候變化的影響。

3、地表水

江、河、湖、海的水以及深井水統稱地表水。地源熱泵可以從地表水中提取熱量或冷量，達到制熱或制冷的目的。利用地表水的熱泵系統造價低，運行效率高，但受地理位置（如江河湖海）和國家政策（如取深井水）的限制。環境和經濟效益顯著

地源熱泵機組運行時，不消耗水也不污染水，不需要鍋爐，不需要冷卻塔，也不需要堆放燃料廢物的場地，環保效益顯著。地源熱泵機組的電力消耗，與空氣源熱泵相比也可以減少40%以上；與電供暖相比可以減少70%以上，它的制熱系統比燃氣鍋爐的效率平均提高近50%，比燃氣鍋爐的效率高出了75%。

一機多用，應用廣泛

地源熱泵系統可供暖、空調制冷，還可提供生活熱水，一機多用，一套系統可以替換原來的鍋爐加空調的兩套裝置或系統，特別是對于同時有供熱和供冷要求的建筑物。地源熱泵有著明顯的優點。不僅節省了大量的能量，而且用一套設備可以同時滿足供熱、供冷、供生活用水的要求，減少了設備的初投資，地源熱泵可應用于賓館、居住小區、公寓、廠房、商場、辦公樓、學校等建筑，小型的地源熱泵更適合于別墅住宅的采暖、空調。

維護費用低并可無人值守

地源熱泵系統運動部件要比常規系統少，因而減少維護，其系統不是埋在地下就是安裝在室內，不暴露在風雨中，機組緊湊、節省空間，也可免遭損壞，更加可靠，延長壽命。自動控制程度高，可無人值守、遠程管理，無需雇傭人員看管。

污染小

地源熱泵的污染物排放，與空氣源熱泵相比，相當于減少38%以上，與電供暖相比，相當于減少70%以上，真正的實現了節能減排是減少能源浪費和降低廢氣排放更多。

維護簡單

地源熱泵系統運動部件要比常規系統少，因而減少維護，系統安裝在室內，不暴露在風雨中，也可免遭損壞，更加可靠，延長壽命。

地源熱泵的地下埋管選用聚乙烯和聚丙烯塑料管，壽命可達50年,要比普通空調高35年使用壽命。

維持生態環境平衡

地源熱泵夏天把室內的熱量排到地下，冬天把地下的熱量取出來供室內使用，相對來說，向環境排放更少的能量，維持生態環境的平衡。

節省空間

沒有冷卻塔、鍋爐房和其它設備，省去了鍋爐房，冷卻塔占用的寶貴面積，產生附加經濟效益，并改善了環境外部形象。

地源熱泵系統的能量來源于自然能源。它不向外界排放任何廢氣、廢水、廢渣、是一種理想的“綠色空調”。被認為是目前可使用的對環境最友好和最有效的供熱、供冷系統。該系統無論嚴寒地區或熱帶地區均可應用?？蓮V闊應用在辦公樓、賓館、學校、宿舍、醫院、飯店、商場、別墅、住宅等領域。

工作原理

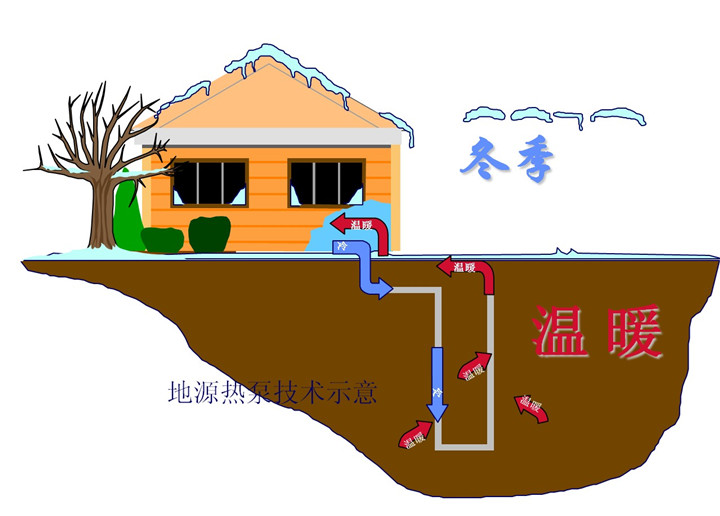

地源熱泵則是利用水與地能（地下水、土壤或地表水）進行冷熱交換來作為地源熱泵的冷熱源，冬季把地能中的熱量“取”出來，供給室內采暖，此時地能為“熱源”；夏季把室內熱量取出來，釋放到地下水、土壤或地表水中，此時地能為“冷源”。

系統類型

1.水平式地源熱泵

通過水平埋置于地表面2～4M以下的閉合換熱系統，它與土壤進行冷熱交換。此種系統適合于制冷供暖面積較小的建筑物，如別墅和小型單體樓。該系統初投資和施工難度相對較小，但占地面積較大。

2.垂直式地源熱泵

通過垂直鉆孔將閉合換熱系統埋置在50M～400M深的巖土體與土壤進行冷熱交換。此種系統適合于制冷供暖面積較大的建筑物，周圍有一定的空地，如別墅和寫字樓等。該系統初投資較高，施工難度相對較大，但占地面積較小。

3.地表水式地源熱泵

地源熱泵機組通過布置在水底的閉合換熱系統與江河、湖泊、海水等進行冷熱交換。此種系統適合于中小制冷供暖面積，臨近水邊的建筑物。它利用池水或湖水下穩定的溫度和顯著的散熱性，不需鉆井挖溝，初投資最小。但需要建筑物周圍有較深、較大的河流或水域。

4.地下水式地源熱泵

地源熱泵機組通過機組內閉式循環系統經過換熱器與由水泵抽取的深層地下水進行冷熱交換。地下水排回或通過加壓式泵注入地下水層中。此系統適合建筑面積大，周圍空地面積有限的大型單體建筑和小型建筑群落。

應用方式

地源熱泵的應用方式從應用的建筑物對象可分為家用和商用兩大類，從輸送冷熱量方式可分為集中系統、分散系統和混合系統。

家用系統

用戶使用自己的熱泵、地源和水路或風管輸送系統進行冷熱供應，多用于小型住宅，別墅等戶式空調。

集中系統

熱泵布置在機房內，冷熱量集中通過風道或水路分配系統送到各房間。

分散系統

用中央水泵，采用水環路方式將水送到各用戶作為冷熱源，用戶單獨使用自己的熱泵機組調節空氣。一般用于辦公樓、學校、商用建筑等，此系統可將用戶使用的冷熱量完全反應在用電上，便于計量，適用于獨立熱計量要求。

混合系統

將地源和冷卻塔或加熱鍋爐聯合使用作為冷熱源的系統，混合系統與分散系統非常類似，只是冷熱源系統增加了冷卻塔或鍋爐。

制冷原理

在制冷狀態下，地源熱泵機組內的壓縮機對冷媒做功，使其進行汽-液轉化的循環。通過冷媒/空氣熱交換器內冷媒的蒸發將室內空氣循環所攜帶的熱量吸收至冷媒中，在冷媒循環的同時再通過冷媒/水熱交換器內冷媒的冷凝，由水路循環將冷媒所攜帶的熱量吸收，最終由水路循環轉移至地下水或土壤里。在室內熱量不斷轉移至地下的過程中，通過冷媒-空氣熱交換器，以13℃以下的冷風的形式為房供冷。

制熱原理

在制熱狀態下，地源熱泵機組內的壓縮機對冷媒做功，并通過四通閥將冷媒流動方向換向。由地下的水路循環吸收地下水或土壤里的熱量，通過冷媒/水熱交換器內冷媒的蒸發，將水路循環中的熱量吸收至冷媒中，在冷媒循環的同時再通過冷媒/空氣熱交換器內冷媒的冷凝，由空氣循環將冷媒所攜帶的熱量吸收。地源熱泵將地下的熱量不斷轉移至室內的過程中，以35℃以上熱風的形式向室內供暖。
